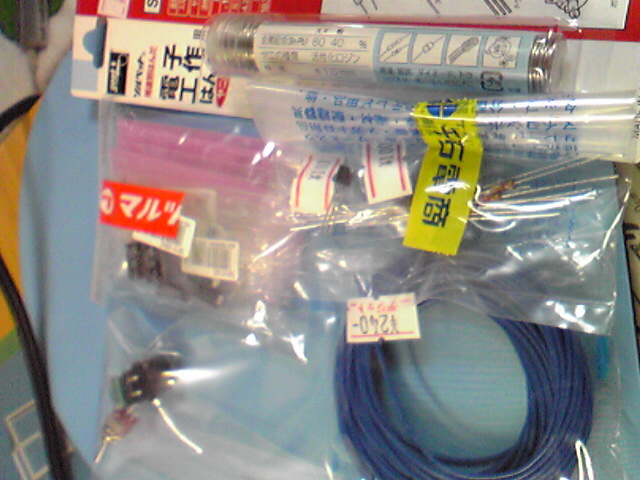

ちょっと前に行ってきた日本橋での買い物結果。
抵抗って十数円するかな？・・・って思ってたら
５円で普通の金属皮膜抵抗が売っていた＾ｑ＾
この中で上にある半田と右下の導線が一番高かったというorz
真ん中のほうでごちゃごちゃしてんのは
５円～３１円位のものだっけな。
トランジスタ１個種類間違えたなんて絶対に言えない・・・(´・ω・)
さてこれを買いに行った理由がこちらでございますね
はい。

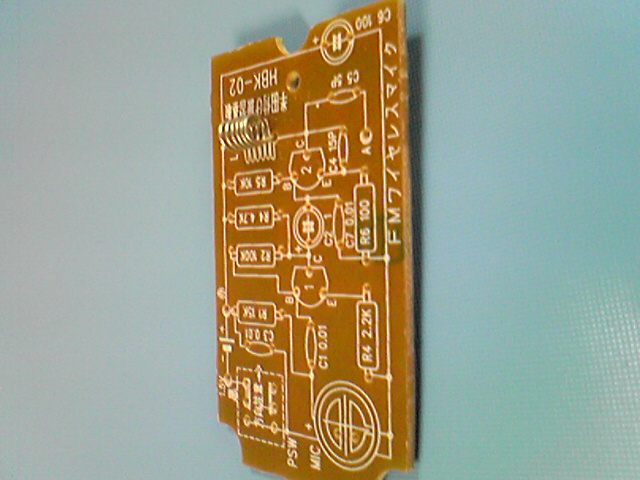

なんかの練習用基板です。
この基盤でワイヤレスマイクが作れるようで
FM電波だけど。しかも送信機オンリー
もちろん俺はこれをそのまま作るだけでは終わりません（一応そのまま？作ったけど
まずはこいつです

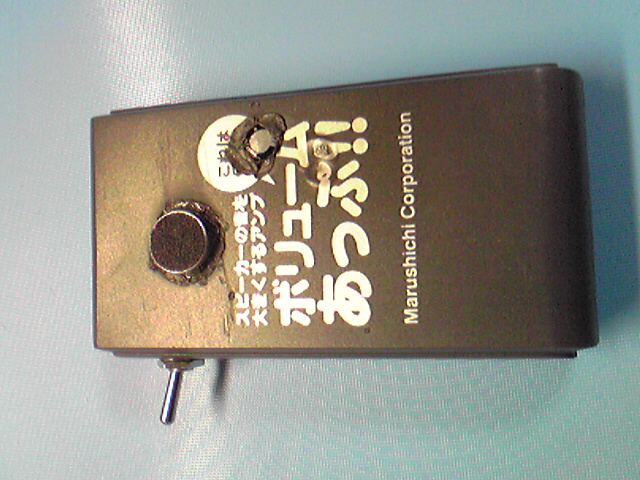

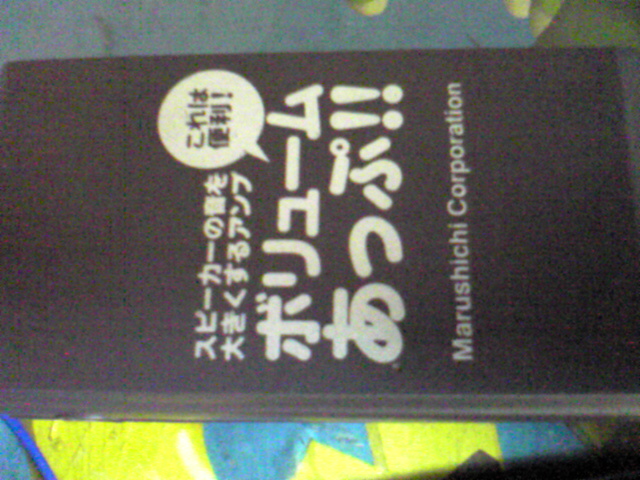

ダイソーで売ってたちょっとしたアンプです
少し前に中身だけ取り出して改造していたのが
失敗して外身が残っていたものです。
まずはこの外身を改造しましょう＾ｗ＾
はい。

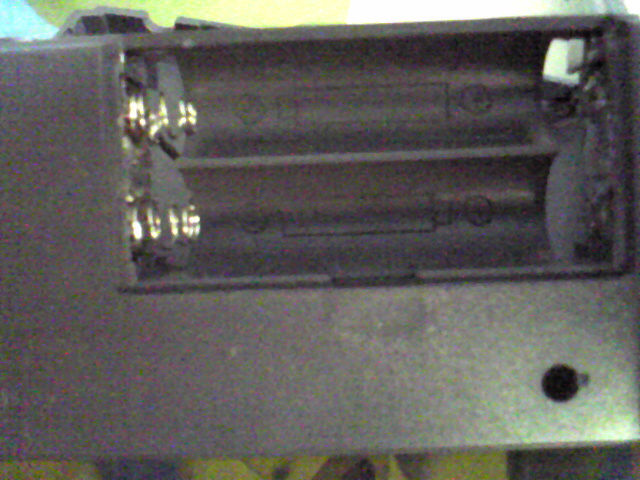

まずこいつはもともと単４電池２本の直列つなぎでした
つまり３Vのしようですね。
でも今回は１．５V使いたいんで２つを並列つなぎにしましょう
この後に

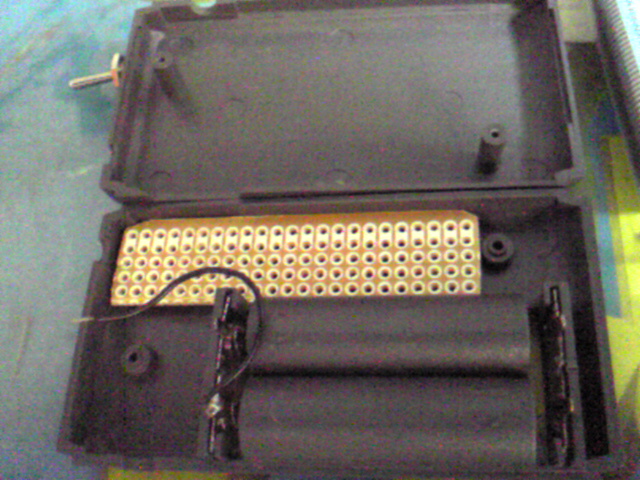

電池ボックスの横のあいたスペースに入るように
ユニバーサル基盤をカットして押し込みましょう（ぉ
ついでに電源を取り出す導線もつけておきます
この後は最初にあった
練習用基板の通りに
配置していくだけですね＾ｑ＾

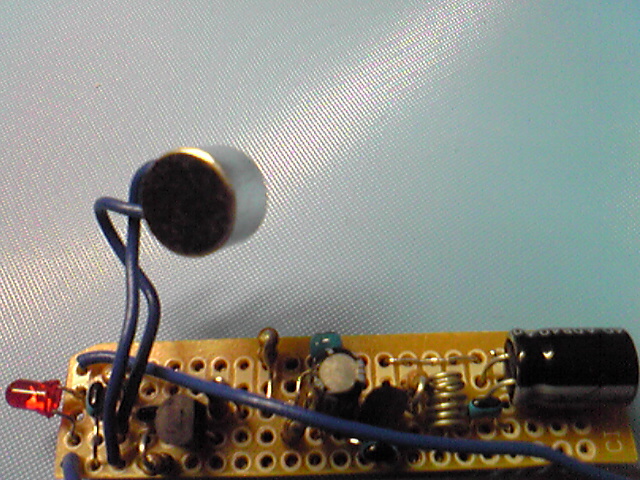

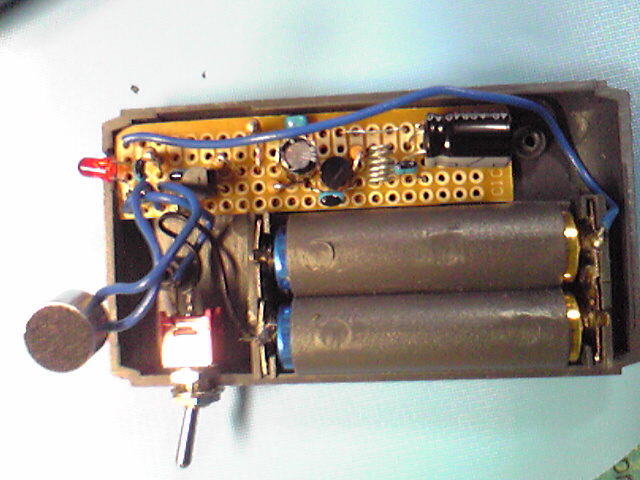

←表はこんな感じ

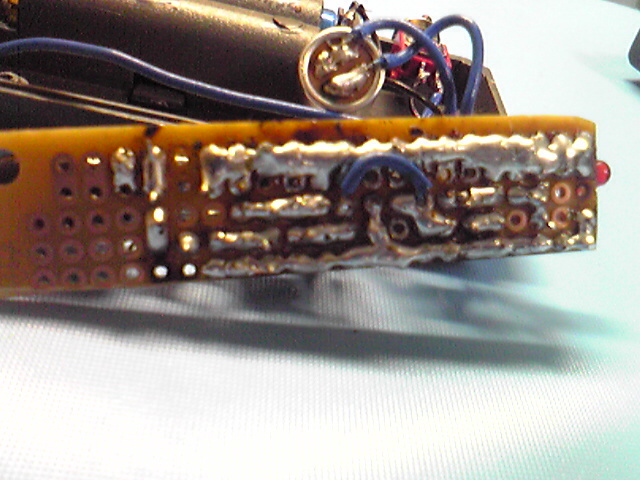

裏はこんな感じ→
（半田ブリッジへたくそ＼(^o^)／
ちなみに表面の左のほうについてるLEDはちょっとしたアレンジです＾ｑ＾
電源が入っていたらつくんで消し忘れ対策となります
並列につないでるんで影響はないと思うけど・・・・
（２V用くらいかも知んないことがつけてみてわかったorz
ほんで
次は基盤をケースに入れまして
ケースの加工です。
あんまり加工したくないな～と思ってたけど
コンデンサマイクと真ん中の方の
電解コンデンサーのせが高くて

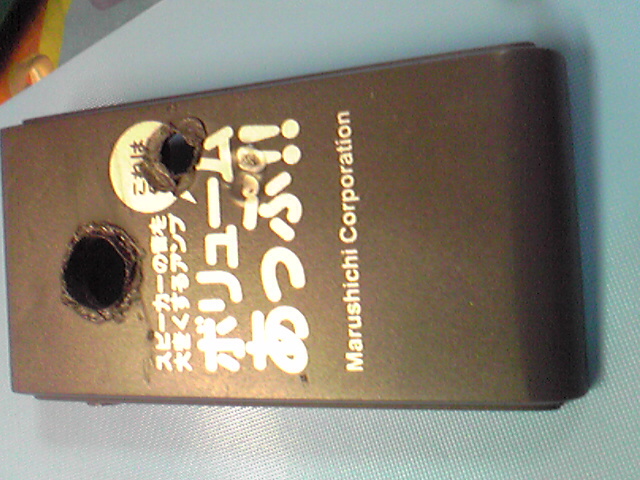

やむを得ず表ふたに穴をあけることに
これでやっとこさ完成。動作してんのかはわからん（ぇ

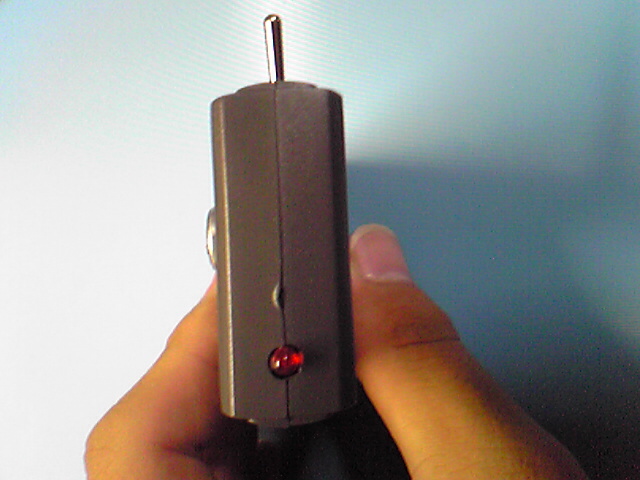

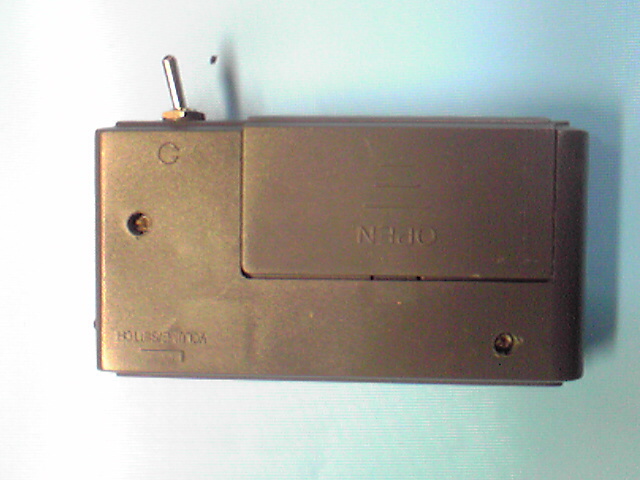

正面、背面。LEDのあるとこｗ
コイルをただの導線巻きまきした奴だったから全く同調がとれん；
ちなみにこいつの受信機はFMラジオなんです＾ｑ＾
とりあえずつけたLEDは光ってるんで電気は通ってるようです。
どうもお疲れ様でした
